CellaCast: Berührungslose Temperaturmessung für Gießereien

{{{sourceTextContent.subTitle}}}

Überwachen Sie geschmolzenes Eisen und Stahl während des Transports und des Gießens, um eine gleichbleibende Gussqualität zu gewährleisten und die Prozessdokumentation zu verbessern.

{{{sourceTextContent.description}}}

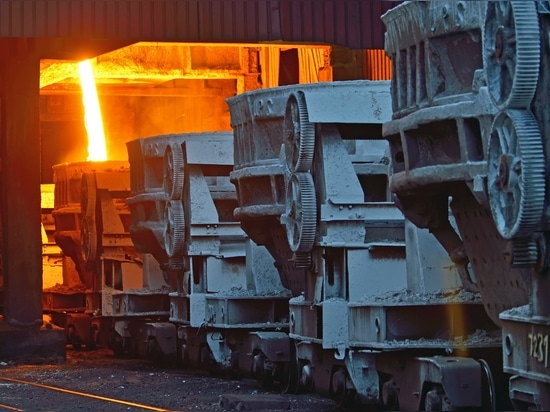

In einer Gießerei hat die Temperatur am Gießpunkt direkten Einfluss auf die Formfüllung und die Gussqualität. Aufgrund von Wärmeverlusten während des Transports und der Wartezeiten entspricht eine am Ofen gemessene Temperatur möglicherweise nicht der Temperatur, die tatsächlich in die Form gelangt. Die CellaCast-Lösung von KELLER misst die Temperatur von zugänglichem geschmolzenem Eisen und Stahl berührungslos und unterstützt so das Bedienpersonal bei der Überwachung dieser kritischen Prozessschritte.

CellaCast kombiniert Zweifarben-Pyrometrie mit einer speziell für Flüssigmetallanwendungen entwickelten Signalauswertung. Das Messprinzip kann die Empfindlichkeit gegenüber teilweiser Verdeckung verringern, wenn beide Spektralkanäle in ähnlicher Weise betroffen sind und ausreichend Signal verbleibt. Eine anwendungsspezifische Auswertung hilft dabei, aussagekräftige Messwerte aus dem freiliegenden Metall zu ermitteln. Eine freie Sicht auf das zu messende Metall ist jedoch nach wie vor unerlässlich: Das System misst nicht durch eine durchgehende Schlackeschicht hindurch.

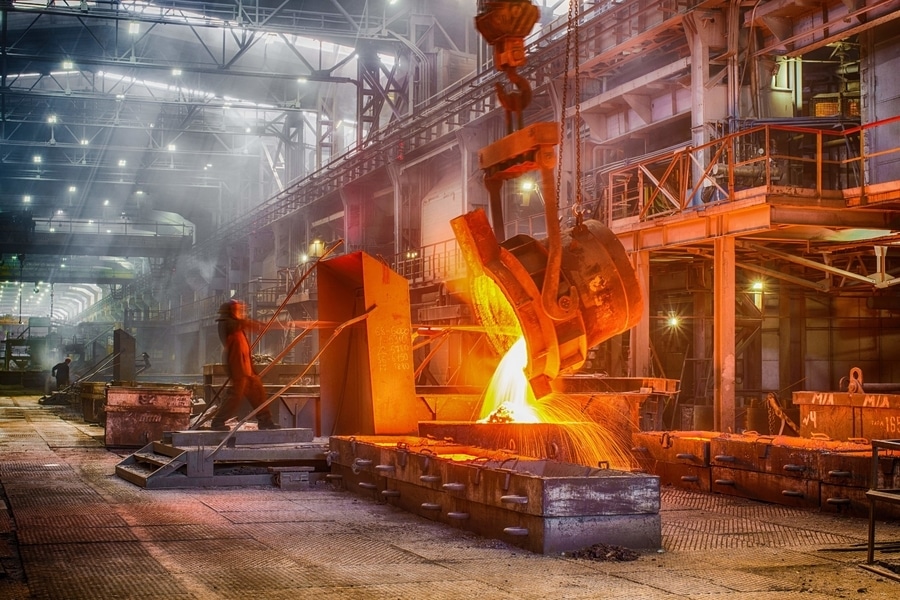

Verschiedene optische Konfigurationen sind auf unterschiedliche Aufgaben in der Gießerei zugeschnitten. Das CellaCast PX 80 ist für freiliegende Schmelze in Angusskanälen und bei Transferanwendungen konzipiert. Für den automatischen Guss verfügt der CellaCast PX 83 über ein rechteckiges Messfeld, das Positionsänderungen des Gussstrahls berücksichtigt. Dies trägt dazu bei, die Messung aufrechtzuerhalten, während sich der Strahl innerhalb des festgelegten Feldes bewegt, beispielsweise wenn sich eine Gießpfanne neigt.

Die automatische Temperaturerfassung (ATD) wertet intermittierende Gießsequenzen aus. Gültige Temperaturergebnisse können an ein Betriebserfassungssystem übertragen und der jeweiligen Form oder dem jeweiligen Gussstück zugeordnet werden. Dies unterstützt die Überwachung von Temperaturgrenzwerten, die Prozessanalyse und die Produktionsdokumentation.

Die Visierung durch das Objektiv oder eine optionale Farbvideokamera unterstützt die Ausrichtung bei kompatiblen Konfigurationen. Die Kamera ermöglicht es dem Bediener, das Ziel und die Position des Messfeldes aus der Ferne zu beobachten. CellaCast PX-Geräte bieten zudem IO-Link-Konnektivität für die Integration in Automatisierungssysteme.

Die komplette Anlage wird entsprechend der Messaufgabe ausgewählt, einschließlich Arbeitsabstand, Strahlabmessungen, Umgebungsbedingungen und erforderlicher Schutzart. Geeignete Befestigungs-, Spül- und Kühlvorrichtungen tragen dazu bei, den Strahlengang in der Gießereiumgebung funktionsfähig zu halten.

Wenden Sie sich an KELLER, um Ihre Legierung, Ihren Gießprozess und Ihre Installationsbedingungen zu besprechen und die geeignete CellaCast-Konfiguration zu ermitteln.
