Staubfreies Schrauben bei der Herstellung medizinischer Geräte - wie geht das?

{{{sourceTextContent.subTitle}}}

Verschraubung in der Medizintechnik

{{{sourceTextContent.description}}}

Bei der Herstellung von Medizinprodukten ist Sauberkeit die wichtigste Voraussetzung für die Produktqualität und -sicherheit. Die innere Struktur medizinischer Geräte ist präzise und komplex, und selbst winzige Staubpartikel oder Metallrückstände können ernsthafte Gefahren verursachen. Daher sind die Anforderungen an die Staubfreiheit bei der Montage medizinischer Geräte viel höher als bei gewöhnlichen Industrieprodukten. Als kritischer Prozess bei der Montage ist die Schraubensicherung zu einer der wichtigsten technischen Herausforderungen geworden, die Hersteller von medizinischen Geräten bewältigen müssen. In diesem Artikel wird detailliert beschrieben, wie eine staubfreie Schraubensicherung erreicht werden kann.

1. Optimieren Sie die Struktur des Schraubenzuführers, um die Entstehung von Verunreinigungen zu reduzieren

Das Schraubenzuführgerät ist eines der wichtigsten Geräte im Verriegelungsprozess, und seine Konstruktion wirkt sich direkt auf die Menge der entstehenden Verunreinigungen aus. Herkömmliche Schraubenzuführungen verwenden häufig einen vibrierenden Zuführungsmechanismus, der die Schrauben im Trichter durch hochfrequente Vibrationen sortiert und befördert. Bei dieser Methode entstehen aufgrund der starken Reibung zwischen den Schrauben und zwischen den Schrauben und der Trichterwand leicht große Mengen an Metallabfällen. Um den hohen Reinheitsanforderungen bei der Montage medizinischer Geräte gerecht zu werden, muss ein Schraubenzuführgerät mit geringem Verschmutzungsgrad gewählt werden, um die Entstehung von Ablagerungen an der Quelle zu reduzieren.

Der stufenförmige Schraubenzuführer verwendet einen Zylinder, um eine Druckplatte in eine Hin- und Herbewegung zu versetzen, so dass die Schrauben ohne heftige Vibrationen oder Reibung Schritt für Schritt nach oben befördert werden, wodurch die Wahrscheinlichkeit der Bildung von Metallrückständen grundlegend verringert wird. Darüber hinaus ist der Boden des Trichters mit Löchern versehen und mit einer maßgeschneiderten Vakuum-Adsorptionskomponente gepaart, um eine kontinuierliche Unterdruckumgebung zu schaffen, die Staub und feine Verunreinigungen im Trichter in Echtzeit absorbieren kann und eine Vorreinigung der Schnecken bewirkt.
2. Konfigurieren Sie Komponenten für die Gleisreinigung, um die Reinigung während des Prozesses zu verbessern

Da die Schrauben entlang der geraden Vibrationsbahn zum Schneidwerk befördert werden, können auf beiden Seiten der Bahn spezielle Reinigungskomponenten angebracht werden. Diese Komponenten nutzen die Technologie der gerichteten Luftreinigung, um einen sauberen Luftstrom auf die Schraubenoberfläche und die Gewindespalten zu sprühen, und zwar mit kontrollierbarem Luftdruck (der je nach Schraubenspezifikationen und Verunreinigungsarten eingestellt werden kann), wodurch eine sekundäre Tiefenreinigung erreicht wird. Auf diese Weise werden nicht nur Staub, Ölflecken, Metallabrieb und andere Verunreinigungen im Mikrometerbereich, die sich während der Lagerung und des Transports an den Schrauben festgesetzt haben, wirksam entfernt, sondern auch Kratzer oder Haltungsschäden vermieden, die durch herkömmliche Reinigungsmethoden verursacht werden können. Das Design der Reinigungskomponenten passt sich vollständig an den Förderrhythmus der geraden Vibrationsbahn an und gewährleistet eine Reinigung ohne Beeinträchtigung der Stabilität der Schneckenförderung.
3. Hinzufügen von externen Reinigungsmodulen zur Tiefenentstaubung

Nach der Reinigung der Zuführungsbahn mit Druckluft können noch einige Feinstaubpartikel oder stark adsorbierte Ablagerungen auf der Schraubenoberfläche verbleiben, insbesondere an versteckten Stellen wie Gewindespalten und kleinen Löchern im Schraubenkopf, die sich mit normaler Druckluft nur schwer gründlich reinigen lassen. Um dieses Problem zu lösen, kann ein externes Reinigungsmodul zwischen dem Schraubenzuführer und der Verriegelungsdüse angebracht werden, um eine Tiefenreinigung durch die Vakuumstaubentfernungstechnologie zu erreichen. Das Modul verfügt über eine geschlossene Struktur. Wenn die Schnecke zum Reinigungsmodul befördert wird, kann die hochintensive Vakuumabsaugung Restverunreinigungen aus den Zwischenräumen entfernen.

Das Vakuumsystem des Außenreinigungsmoduls muss mit einer effizienten Filtrationsvorrichtung ausgestattet sein. Die gesammelten Verunreinigungen werden von der Filtervorrichtung aufgefangen, um zu verhindern, dass sie in die Vakuumpumpe eindringen und Schäden an der Anlage verursachen, während gleichzeitig verhindert wird, dass Verunreinigungen in den Reinigungsbereich zurückfließen.
4. Installation von Düsenvakuumkomponenten zur Beseitigung von Verunreinigungen vor Ort

Obwohl das externe Reinigungsmodul eine gründliche Staubentfernung auf der Schneckenoberfläche erreicht hat, gibt es in der tatsächlichen Produktion immer noch zwei große potenzielle Verunreinigungsrisiken: Erstens können verborgene Teile wie Mikroporen und Gewindenuten auf der Schraubenoberfläche immer noch Staub, Ölflecken und andere Anhaftungen im Mikrometerbereich aufweisen, die mit der konventionellen Reinigung nur schwer vollständig zu erreichen sind; zweitens können bei der schnellen Beförderung der Schraube zur Düse durch den Hochdruckluftstrom beim Zusammenstoß mit dem Klemmblock und dem Führungskanal winzige Metallteilchen entstehen. Wenn diese Ablagerungen zusammen mit der Schraube in das eingespannte Werkstück gelangen, können sie auch die Präzision des Medizinprodukts beeinträchtigen.

Um die oben genannten Risiken zu vermeiden und die Stabilität und Zuverlässigkeit des Verriegelungsprozesses weiter zu verbessern, kann an der Verriegelungsdüse eine kundenspezifische Vakuumreinigungskomponente installiert werden. Diese Komponente nutzt das Prinzip der Unterdruckadsorption, um ein lokales Hochvakuum zu erzeugen, bevor die Schraube in den Verriegelungsprozess eintritt, wodurch Verunreinigungen der Schraube gründlich entfernt werden.
5. Sauberkeitserfassung und Datenunterstützung

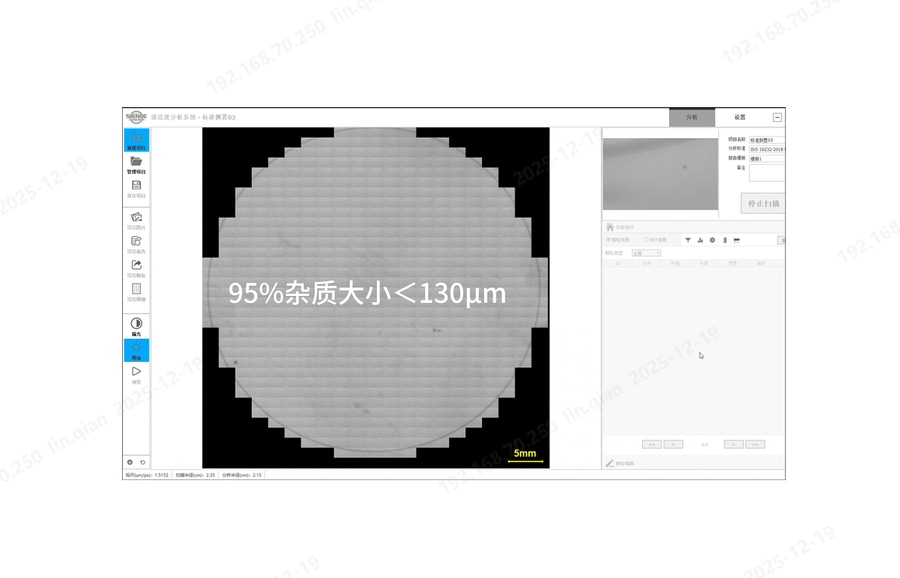

Durch die oben genannten mehrfachen Reinigungsprozesse kann die Sauberkeit der Schrauben und der Verriegelungsstelle effektiv verbessert werden. Nach den tatsächlichen Testdaten kann diese Lösung eine Reinigungseffizienz von über 95 % für Staubpartikel größer als 130 μm erreichen und erfüllt damit die strengen Sauberkeitsanforderungen bei der Montage von medizinischen Geräten.

Im tatsächlichen Produktionsprozess ist es notwendig, die Reinigungswirkung des staubfreien Verriegelungssystems regelmäßig zu testen und zu überprüfen, um einen stabilen Betrieb der Anlage zu gewährleisten. Gleichzeitig muss ein umfassendes System zur Wartung der Ausrüstung eingerichtet werden, bei dem die Vakuumkomponenten regelmäßig gereinigt, die Filtervorrichtungen ausgetauscht und der Betriebsstatus der Reinigungskomponenten überprüft werden, um sicherzustellen, dass sich die gesamte Ausrüstung stets im besten Betriebszustand befindet.
