Feder Flexible Zuführungslösung

{{{sourceTextContent.subTitle}}}

Flexible Federzuführungslösung, flexible Zuführung, flexibles Zuführungssystem mit Roboter

{{{sourceTextContent.description}}}

In automatisierten Produktionslinien für 3C-Elektronik, Automobilkomponenten und medizinische Geräte dienen Federn als zentrale elastische Elemente. Die Effizienz und Präzision ihrer Montage- und Prüfprozesse bestimmen direkt den Ertrag und die Kapazität der gesamten Produktionslinie. Aufgrund ihrer schraubenförmigen Struktur, der komplexen Biegungen an den Enden und ihrer Neigung, sich zu verheddern und zu verformen, sind Federn jedoch zu einem chronischen Problem" für die automatische Zuführung geworden. Herkömmliche starre Rütteltöpfe verursachen häufig ein Verheddern und Verklemmen der Federn sowie eine Verformung der Biegung. Darüber hinaus erschweren die minimalen Unterschiede zwischen linken und rechten Federn und deren Vorder- und Rückseiten die genaue Unterscheidung für herkömmliche Bildverarbeitungssysteme, was zu häufigen Vermischungen und Fehlerkennungen führt.

I. Kernprobleme der traditionellen Federzuführung

Bei der herkömmlichen Federzuführung werden meist spiralförmige Vibrationsschalen verwendet, die auf starren Bahnen und einer erzwungenen Sortierlogik beruhen. Bei der Handhabung unregelmäßiger und zerbrechlicher Komponenten wie Federn treten vier kritische Schwachstellen zutage:

Häufiges Verheddern und Verklemmen: Die spiralförmige Struktur von Federn macht sie anfällig für gegenseitige Verwicklungen. Nach dem Stapeln bilden sie "Materialklumpen" Durch die starre Vibration werden sie nicht nur nicht effektiv aufgelöst, sondern verschlimmern auch das Verheddern, was zu Verklemmungen und Ausfallzeiten führt. Die Erfolgsquote bei der Zuführung liegt bei nur 80-85 %.

Biege- und Verformungsschäden: Kollisionen und Reibung zwischen den Federn und der starren Schale und den Bahnen führen leicht dazu, dass sich schlanke Federn und Mikrofedern (Drahtdurchmesser <1 mm) verbiegen, verdrehen und verformen, wobei die Ausschussrate über 5 % liegt.

Instabile visuelle Erkennung: Die komplexen Formen der Federenden und die minimalen Merkmalsunterschiede zwischen linken/rechten Federn und ihren Vorder-/Rückseiten führen dazu, dass herkömmliche Bildverarbeitungssysteme, die auf manuell gesetzten Merkmalspunkten beruhen, eine Erkennungsgenauigkeit von weniger als 95 % erreichen. Dies führt zu einer Vermischung von Vorder- und Rückseite und zu verpassten Inspektionen.

Extrem niedrige Umschalteffizienz: Federn mit unterschiedlichen Drahtdurchmessern, Windungszahlen und Wickelrichtungen erfordern kundenspezifische, dedizierte Spuren. Die Umstellung dauert 2 bis 4 Stunden und ist daher nicht in der Lage, sich an die Anforderungen einer flexiblen Produktion mit vielen verschiedenen Sorten und kleinen Chargen anzupassen.
II. Kernlösung für die flexible Zuführung von Federn

Danikors flexibles Zuführsystem für Federn basiert auf der Kernlogik "flexible Dispersion + Vision AI + Präzisionskommissionierung". Durch die Koordination kundenspezifischer Hardware- und Software-Algorithmen wird eine beschädigungsfreie, effiziente und präzise Federzuführung erreicht.

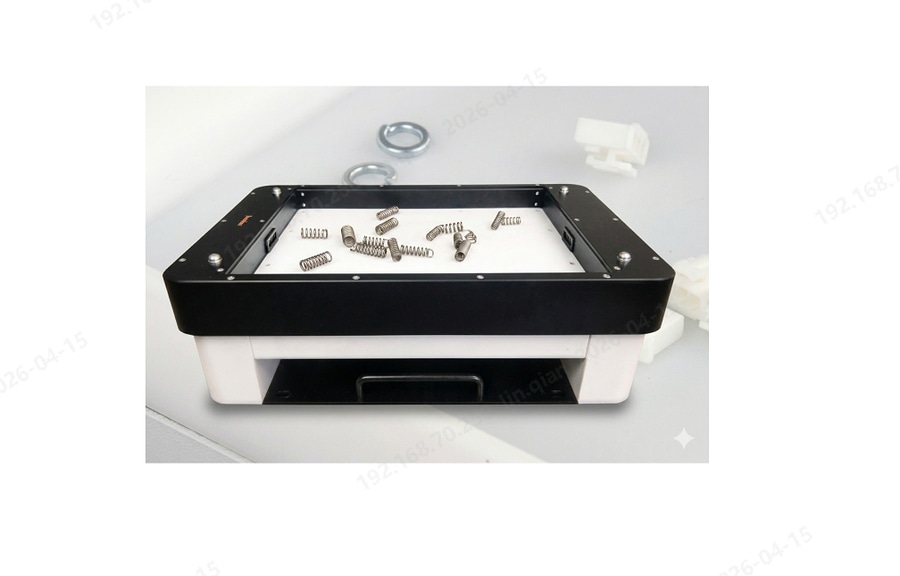

Flexible Vibration: Im Gegensatz zu herkömmlichen Vibrationsschüsseln, die sich auf einen elektromagnetischen Antrieb verlassen, um eine einspurige Vibration zu erreichen, und die Schwierigkeiten haben, die Förderanforderungen von winzigen, unregelmäßigen und zerbrechlichen Materialien zu erfüllen, verwendet die flexible Zuführung vier Hochleistungs-Schwingspulenmotoren, die durch eine Phasendifferenz gesteuert werden, um Dispersions- und Kippeffekte innerhalb der Schüssel zu erzielen. Selbst verschlungene Federn können leicht getrennt werden. Die Anti-Roll-Oberfläche ermöglicht es den Federn, sich schnell zu setzen und ihre Position beizubehalten, was die Erkennung durch das Auge und die präzise Positionierung für die Entnahme erleichtert.

AI Vision Intelligenter Algorithmus: Präzise Unterscheidung von vorne/hinten und Überwindung von Erkennungsschwierigkeiten bei Links-/Rechtshändern. Federn (insbesondere linke und rechte Federn) weisen minimale Unterschiede zwischen ihren Vorder- und Rückseiten und Windungsrichtungen auf, was eine stabile Erkennung für herkömmliche Bildverarbeitungssysteme erschwert. Selbstlernende AI-Vision-Algorithmen werden zum entscheidenden Durchbruch:

Selbstlernende Multi-Winkel-Merkmale: Das System sammelt automatisch Beispielbilder von Federvorderseiten, Rückseiten und verschiedenen Windungsrichtungen zur Modellierung. Durch Deep-Learning-Algorithmen extrahiert es automatisch subtile Unterschiede in Spiralmustern, Biegekonturen und Endflächenmerkmalen, um hochpräzise Erkennungsmodelle zu erstellen.

Verbesserung der Flying Capture Technologie: Nach der Entnahme der Federn aus dem Rütteltopf weist ihre Position im Greifer oft leichte Abweichungen auf. Aus diesem Grund wird eine fliegende Kamera in der Bodenansicht zwischen der Rüttelschale und dem Ablagepunkt angebracht. Wenn der Roboter mit dem Teil die Mitte des Sichtfelds der Kamera durchfährt, löst er eine Momentaufnahme im Millisekundenbereich aus. Das System berechnet dann in Echtzeit die Abweichung des Teils relativ zur Greifermitte und korrigiert sie automatisch, bevor es zum Ablagepunkt fährt. Dies verbessert die Platzierungsgenauigkeit bei gleichbleibender Zykluszeit.

Zusammenfassung

Die flexible Zuführtechnologie mit flexibler Vibration zur Vermeidung von Verwicklungen, geschlitzten und perforierten Materialschalen zur Vermeidung von Verformungen, KI-Vision zur präzisen Unterscheidung von Vorder- und Rückseite und Flying-Capture-Technologie zur Hochgeschwindigkeits-Fehlererkennung stellt eine vollständige automatisierte Zuführlösung für Präzisionsfedern dar, die die Hauptprobleme der herkömmlichen Zuführung gründlich beseitigt.

In der gegenwärtigen Ära der intelligenten und flexiblen Fertigungsumstellung wird diese Lösung in großem Umfang in Automobilsitzfedern, medizinischen Mikrofedern, elektronischen Präzisionsfedern und anderen Bereichen eingesetzt und ist zur Kerntechnologie für die Verbesserung der Effizienz, des Ertrags und der Wettbewerbsfähigkeit von Produktionslinien zur Federmontage geworden. Bei der Auswahl der Ausrüstung müssen Unternehmen die passenden Materialschalen und Bildverarbeitungsalgorithmen auf der Grundlage von Federdrahtdurchmesser, Größe, Wickelrichtung und Oberflächenanforderungen anpassen, um eine optimale Zuführleistung zu erzielen.
