Durchflusssensoren, die zu Ihrem Prozess passen

{{{sourceTextContent.subTitle}}}

Vom Prototyp bis zur Serienfertigung: Dokumentierte Erfolge bei Erstausrüstern

{{{sourceTextContent.description}}}

Ultraschall-Durchflusssensoren werden zunehmend als OEM-Komponenten in medizinischen Geräten, Bioprozesssystemen, Halbleiteranlagen und der industriellen Automatisierung spezifiziert, doch für die meisten Käufer ist nicht mehr nur ein einzelner Genauigkeitswert ausschlaggebend. Entscheidend ist vielmehr, ob der Anbieter den Sensor an das jeweilige System anpassen kann: an die Schlauchgröße, die Eigenschaften der Flüssigkeit, das Ausgabeprotokoll, die Gehäuseanforderungen und den Produktionszeitplan.

Die Integrationslücke bei handelsüblichen Durchflusssensoren

Beschaffungsteams, die von der Evaluierungsphase zur Umsetzung übergehen, stehen vor einem immer wiederkehrenden Problem: Katalog-Durchflusssensoren entsprechen selten den Integrationsanforderungen eines neuen Produkts. Ein Sensor mit dem richtigen Durchflussbereich hat möglicherweise das falsche Gehäusematerial für die Flüssigkeit. Ein Sensor mit der richtigen Genauigkeit gibt möglicherweise ein Signalprotokoll aus, das die Steuerung nicht lesen kann. Ein Sensor mit der richtigen Leistung erfordert möglicherweise das Zuschneiden von Rohren, was gegen Reinraum- oder Sterilitätsanforderungen verstößt.

Die Chance besteht darin, bei einem Hersteller zu beziehen, dessen Produktionsmodell auf Anpassungsfähigkeit ausgelegt ist. Im Segment der Ultraschall-Durchflusssensoren bedeutet dies einen Lieferanten, der physikalische Abmessungen, elektrische Schnittstellen, Branding, Kommunikationsprotokolle und Gehäusematerialien anpassen kann, ohne die zugrunde liegende Messleistung zu beeinträchtigen. Es bedeutet auch einen Lieferanten, dessen Entwicklungsteam bei Integrationsfragen während der Entwicklung Unterstützung leisten kann – nicht nur beim Erstkauf.

Das Produktionsmodell von XY-TEK: OEM, ODM und kundenspezifisches Design

XY-TEK ist ein 2018 gegründetes Hightech-Unternehmen, das eine 5.000 m² große Produktionsstätte mit 50 Mitarbeitern, ein F&E-Team aus mehr als 30 Ingenieuren und eine Jahresproduktion von über 8.000 Einheiten betreibt. Etwa die Hälfte der Produktion wird in globale Märkte exportiert. Der Produktfokus des Unternehmens liegt auf Ultraschall-Durchflusssensoren und -durchflussmessern für das Fluidmanagement und die Durchflussregelung, insbesondere für kleine Rohrleitungen und Messungen bei niedrigen Durchflussraten.

Das Produktionsmodell von XY-TEK basiert auf drei Modellen: OEM, ODM und kundenspezifische Entwicklung. Der veröffentlichte Anpassungsumfang umfasst Sensorgröße, Schnittstelle, Logodruck, Kommunikationsprotokoll und Gehäusematerial. Bei OEM- und ODM-Aufträgen beträgt die monatliche Durchlaufzeit 15–25 Tage; bei kundenspezifischen Projekten 20–30 Tage. Die Gesamtlieferzeit beträgt 1–2 Monate, und die Mindestbestellmenge für Serienfertigung liegt bei 50 Einheiten.

Die Qualitätskontrolle wird auf zwei Ebenen dokumentiert: Alle OEM- und ODM-Einheiten durchlaufen eine 100-prozentige Prüfung vor dem Versand, und für Sonderanfertigungen ist eine Prüfung durch eine unabhängige Stelle verfügbar. Der Kundendienst umfasst technischen Online-Support, technischen Fernsupport und eine Qualitätsgarantie. Für Standardkatalogprodukte ist in der Beschaffungsspezifikation eine Mindestbestellmenge von 1 Stück angegeben, wobei vor dem Versand eine Werksprüfung und Kalibrierung durchgeführt werden.

Technische Grundlagen: Eine Sensorplattform für die Integration

Die Ultraschall-Durchflusssensorplattform von XY-TEK umfasst sieben Messarchitekturen – Clamp-On, In-Line, Niedrigdurchfluss, OEM-Durchflussmessung, pulsierender Durchfluss, Blasenerkennung und Einwegsensoren – mit dokumentierten Betriebsbereichen von 0,1 ml/min bis 100 l/min über die gesamte Produktfamilie hinweg. Dieser Bereich ist für OEM-Käufer von Bedeutung, da die meisten Integrationsprojekte mit einer definierten Schlauchgeometrie und einem definierten Durchflussbereich beginnen und nicht mit dem Sensor.

Das Low-Flow-Segment wird durch die TGU-Serie repräsentiert, einen Ultra-Low-Flow-Sensor mit einem U-förmigen Messkanal, der mit flexiblen Schläuchen aus PVC, Silikon, PFA, PE und PUR kompatibel ist. Er misst Durchflüsse bis hinunter zu 1 ml/min mit einer Genauigkeit von ±1 % und einer Messgenauigkeit von bis zu ±0,1 ml/min und ist für die Mikrodosierung, Beschichtung und Dosierregelung ausgelegt. Das Inline-Segment wird durch die Serien TPD und TPK repräsentiert, die beide eine Genauigkeit von ±2 % über einen Betriebsbereich von 0,5–100 l/min aufweisen und Rohrdurchmesser von DN4 bis DN50 abdecken. Das Clamp-On-Segment umfasst die CPD-Serie (Genauigkeit von ±2 %, 0,1–50 l/min, integriertes LED-Display und Luftblasenerkennung), die CS-Serie (Genauigkeit von ±3 %, 0,1–50 l/min, für starre Kunststoffschläuche wie PFA, PTFE und PVDF) sowie die CG-Serie (Genauigkeit von ±3 %, 0,02–20 l/min, für flexible Kunststoffschläuche mit glatten Innen- und Außenflächen, mit Unterstützung für bidirektionale Durchflusserfassung sowie Analog-, Impuls- und RS485-Ausgänge).

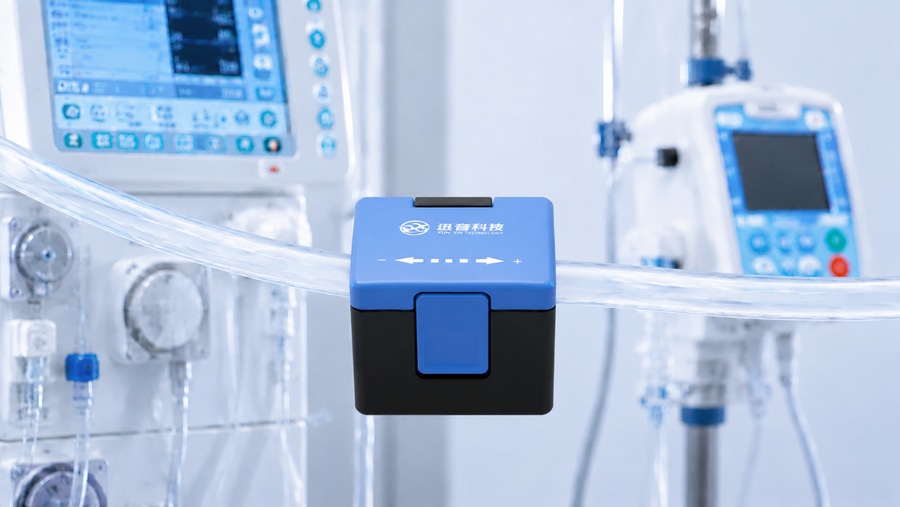

XY-TEK bietet zudem spezialisierte Varianten an: den OEM-Aufsteck-Durchflussmesser der CM-Serie mit RS485-Ausgang zur Integration in medizinische Geräte, OEM-Ausrüstung und Laborsysteme; den pulsatilen Durchflusssensor der TH-Serie für kardiovaskuläre und hämodynamische Untersuchungen; den Blasendetektor der BG-Serie, der Blasen mit einem Durchmesser von einem Drittel des Schlauchinnendurchmessers erkennt; sowie den Einweg-Durchflusssensor der SU-Serie für die Biopharmazie, Einwegsysteme und die medizinische Fertigung. Das Unternehmen hält von der China National Intellectual Property Administration (CNIPA) erteilte Erfindungspatente, darunter das Patent Nr. 7946602 für die Erfassung von Flüssigkeitsströmungen und Filterverbesserungstechnologie, erteilt am 16.06.2025 und gültig bis zum 16.06.2045, sowie Patente für Ultraschall-Durchflusssensortechnologie und Ultraschall-Durchflussmesstechnik, die am 01.11.2022 erteilt wurden und bis zum 01.11.2042 gültig sind.

Einsatzmöglichkeiten: Drei dokumentierte OEM-Anwendungsszenarien

Die Ultraschall-Durchflusssensoren von XY-TEK wurden nachweislich in den Bereichen Flüssigkeitskühlung, Lithium-Ionen-Batterieherstellung und Mikrodosierung in der Elektronik eingesetzt – drei Anwendungsbereiche mit unterschiedlichen Fluideigenschaften, Präzisionsanforderungen und Integrationsbeschränkungen.

1. Flüssigkeitskühlsysteme: Nicht-invasive Kühlmittelüberwachung
Der nicht-invasive Kühlmitteldurchflusssensor von XY-TEK (CG-Serie, Modell 3807) wurde entwickelt, um den Durchfluss nichtleitender Kühlmittel zu überwachen, Überhitzung zu verhindern, Leckagen und Verstopfungen zu erkennen sowie die Kühleffizienz in Flüssigkeitskühlsystemen zu optimieren. Zu den hervorgehobenen Merkmalen zählen die berührungslose Messung, hohe Stabilität, Echtzeitüberwachung, breite Kompatibilität mit verschiedenen Kühlmitteln sowie ein geringer Druckverlust. Der Sensor wird bereits von Rechenzentren, Herstellern industrieller Anlagen, Medizinprodukteherstellern und Herstellern von Ladestationen in den USA, China, Deutschland, Japan, Korea und Singapur eingesetzt. In Projekten mit einer typischen Lebensdauer von 2–4 Jahren berichteten Anwender von einer stabilen Kühlleistung, einem reduzierten Energieverbrauch, einer verlängerten Lebensdauer der Anlagen, einer frühzeitigen Erkennung von Anomalien und weniger Ausfallzeiten.

2. Herstellung von Lithium-Ionen-Batterien: Verunreinigungsfreie Elektrolyteinfüllung
Der aufsteckbare Ultraschall-Durchflusssensor der CPD-Serie (Modell 3803) löst eine andere Herausforderung: die Überwachung des Elektrolytflusses ohne Verunreinigung des Elektrolyts. Der Sensor ermöglicht eine Aufsteckmontage ohne Rohrschnitt, berührungslose und verunreinigungsfreie Messung, hohe Kompatibilität mit korrosiven Medien sowie bidirektionale Messung. Er wird zur nicht-invasiven Überwachung des Elektrolytdurchflusses eingesetzt, um die Einspritzgenauigkeit sicherzustellen und Blasen oder Leckagen zu erkennen. Die Einsätze erstrecken sich auf 10 bis 30 Produktionslinien bei Herstellern von Lithium-Ionen-Batterien und Anbietern von Anlagen für neue Energien in China, den USA, Deutschland, Korea, Japan, Indien, Singapur und Thailand. Nach 2–3 Jahren stabilem Betrieb wurden bei den Installationen eine verbesserte Batteriekonsistenz, eine reduzierte Ausschussquote, geringer Wartungsaufwand und eine erhöhte Produktionssicherheit verzeichnet – während gleichzeitig die mit herkömmlichen Inline-Sensoren verbundenen Probleme hinsichtlich Kontaminationsrisikos und Rohrschneidvorgängen gelöst wurden.

3. Elektronikfertigung: Mikrofluss-Dosierung und Löten
Der Ultraschall-Durchflusssensor der TGU-Serie für geringe Durchflüsse (Modell 3806) deckt die Messung extrem geringer Durchflüsse in der Elektronikfertigung ab. Er misst gepulste Mikroflussmengen bis hinunter zu 1 ml/min mit einer Genauigkeit von ±1 % und einer schnellen Ansprechzeit bei pulsierenden Durchflüssen, was Echtzeitmessung und -steuerung, die Erkennung von Blasen, Verstopfungen und Leckagen sowie die Aufzeichnung von Prozessdaten ermöglicht. Das Design zeichnet sich durch den Verzicht auf bewegliche Teile, Korrosionsbeständigkeit, wartungsfreien Betrieb, bidirektionale Messung sowie Standardanschlüsse für eine schnelle Installation aus. Der Sensor wird von Elektronikfertigungsunternehmen, SMT-/EMS-Werken und Herstellern von selektiven Wellenlötanlagen in den USA, China, Deutschland, Italien, Frankreich, Großbritannien und den Niederlanden eingesetzt. Einsätze über einen Zeitraum von 1 bis 3 Jahren zeigten eine verbesserte Lötqualität und -konsistenz, weniger Kaltlötstellen und Lötstellenausfälle, geringeren Flussmittelverschleiß und niedrigere Nacharbeitskosten sowie eine höhere Produktionsausbeute.

Marktkontext: Ultraschall-Durchflussmessung gewinnt an Beschaffungsdynamik

Der Gesamtmarkt für Durchflussmesser wurde laut Grand View Research im Jahr 2024 auf 10,64 Mrd. USD geschätzt und soll bis 2030 15,17 Mrd. USD erreichen. Innerhalb dieses Marktes wurde das Segment der Ultraschall-Durchflussmesser im Jahr 2025 auf 1,52 Mrd. USD geschätzt und soll laut Mordor Intelligence bis 2031 auf 2,28 Mrd. USD anwachsen. Laut Fortune Business Insights hielt der asiatisch-pazifische Raum im Jahr 2025 mit 38,6 % den größten regionalen Anteil am Markt für Ultraschall-Durchflussmesser – eine Konzentration, die mit der geografischen Verteilung der Lieferketten der Batterie- und Elektronikfertigung übereinstimmt.

Branchenspezifische Daten untermauern die Chancen für Originalausrüster (OEMs). Laut Market Research Future wurde der Markt für Durchflussregelung in der Halbleiterindustrie im Jahr 2024 auf 5,83 Mrd. USD geschätzt, wobei der Schwerpunkt auf dem Management hochreiner Flüssigkeiten lag. Das Segment der aufsteckbaren Ultraschall-Durchflussmesser wurde im Jahr 2024 auf 1,25 Mrd. USD geschätzt und wird laut Global Information, Inc. bis 2032 voraussichtlich mit einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 7,4 % wachsen. Was die Normen betrifft, so legt die ISO 24062:2023 Anforderungen an aufsteckbare Ultraschall-Laufzeitmessgeräte für Flüssigkeiten und Gase in geschlossenen Leitungen fest, und medizinische Sensoren – einschließlich Durchflusssensoren für Beatmungsgeräte und die Medikamentenverabreichung – unterliegen den Qualitätsmanagementsystemen nach EN ISO 13485. Für OEM-Einkäufer bedeutet dies, dass die Ultraschall-Durchflussmessung eine messbare, normgestützte Kategorie mit eigenen Budgets in den Bereichen Medizin, Halbleiter und Industrie darstellt.

Clamp-On vs. In-Line: Ein Integrationsrahmen für OEMs

Für OEM-Integratoren besteht die wichtigste architektonische Entscheidung zwischen Clamp-On-Sensoren (nicht-invasiv) und In-Line-Durchflussmessern, und XY-TEK bietet beide an. Clamp-On-Sensoren wie die Serien CPD, CS und CG werden an der Außenseite bestehender Rohrleitungen angebracht, wodurch die Integrität des Flüssigkeitsstroms erhalten bleibt. Die dokumentierten Vorteile liegen auf der Hand: kein Rohrschnitt, kein Kontaminationsrisiko und Kompatibilität mit korrosiven Medien, wie in Anwendungen zur Elektrolyteinjektion und Flüssigkeitskühlung gezeigt. Inline-Sensoren wie die Serien TPD und TPK werden Teil der Rohrleitung und bieten eine Genauigkeit von ±2 % bei Rohrgrößen von DN4 bis DN50, was sich für Festinstallationen eignet, bei denen der Sensor von Anfang an in das System integriert werden kann.

Entscheidungshilfe: Wählen Sie einen Aufstecksensor, wenn der Durchflussweg geschlossen bleiben muss, das Medium korrosiv oder steril ist oder es sich um eine Nachrüstung handelt; wählen Sie einen Inline-Sensor, wenn der Sensor in die ursprüngliche Systemarchitektur integriert werden kann und ein permanenter Inline-Messpunkt im Bereich von DN4 bis DN50 erforderlich ist.

Bei der Bewertung sollte eine wesentliche Einschränkung berücksichtigt werden: Die Ultraschallmessung mit Aufstecksensoren hängt vom physikalischen Zustand der vorhandenen Rohrleitungen ab. Die CG-Serie ist für flexible Kunststoffrohre mit glatten Innen- und Außenflächen ausgelegt, während die CS- und CPD-Serien für starre Kunststoffrohre wie PFA, PTFE und PVDF vorgesehen sind. Verwendet das Zielsystem Rohrleitungen mit rauen Oberflächen, Verbundwänden oder nicht standardmäßigen Abmessungen, ist eine Inline-Konfiguration möglicherweise die zuverlässigere Wahl. In der Praxis sollten die Spezifikationen der Rohrleitungen festgelegt sein, bevor die Sensorarchitektur ausgewählt wird.

Ausblick: Leistungsfähigkeit als Beschaffungskriterium

Für Einkäufer, die von der Evaluierungsphase zur Umsetzungsphase übergehen, ändern sich die Auswahlkriterien für Ultraschall-Durchflusssensoren. Statische Datenblätter sind nach wie vor notwendig, doch die Fragen, die Anbieter voneinander unterscheiden, sind betrieblicher Natur: Kann das Gehäusematerial aus Gründen der Medienverträglichkeit geändert werden? Kann das Kommunikationsprotokoll an die vorhandene Steuerung angepasst werden? Können Logodruck, Schnittstelle und Sensorgröße angepasst werden, ohne den Entwicklungszeitplan zu verlängern? Die dokumentierten Antworten von XY-TEK sind seine Anpassungsmöglichkeiten – Sensorgröße, Schnittstelle, Logodruck, Kommunikationsprotokoll und Gehäusematerial –, unterstützt durch 100-prozentige Tests vor dem Versand, die Möglichkeit einer Prüfung durch unabhängige Dritte sowie eine Produktionsvorlaufzeit von 1–2 Monaten bei einer Mindestbestellmenge von 50 Einheiten. Für OEM-Beschaffungsteams ist der Sensor nur so gut wie der dahinterstehende Entwicklungsprozess; die Anpassungsfähigkeit ist das eigentliche Unterscheidungsmerkmal.
